Вибрация на скорости — самая частая причина обращения в мастерскую по карданным валам. Но прежде чем грешить на кардан, важно понять: вибрация — это symptom, а не диагноз. Она может возникать из-за дисбаланса, геометрического биения, износа шарниров или вовсе быть следствием проблем с колесами или опорами силового агрегата. В этой статье разберем, как выстроить правильный диагностический маршрут для карданной передачи, чтобы не менять исправные детали и точно найти источник проблемы.
Порядок действий всегда одинаков: сначала статическая проверка на автомобиле, затем измерение геометрии и люфтов, и только потом — динамическая балансировка на стенде. Пропуск любого этапа приводит к тому, что после замены крестовины или балансировки вала вибрация остается, а владелец теряет время и деньги.
С чего начинается диагностика карданного вала
Первый этап — оценка симптомов. Опишите мастеру, когда именно появляется вибрация: при разгоне, на постоянной скорости или при сбросе газа. Важны также характер звука — гул, вой, щелчки или глухие удары — и реакция на изменение нагрузки. Эта информация помогает сузить круг поиска еще до подъема автомобиля на подъемник.
Люфт и стуки при переключении передач чаще указывают на износ шлицевого соединения или крестовин. Гул, усиливающийся с ростом скорости, может говорить о подшипнике подвесной опоры или редукторе. Вибрация, зависящая от оборотов двигателя, а не от скорости, обычно связана с опорами силового агрегата или самим двигателем.
Проверка на автомобиле: что можно выявить без демонтажа
На подъемнике мастер проверяет состояние кардана в сборе. Люфт в крестовинах оценивается покачиванием вала в разных плоскостях, а осевой люфт — в шлицевом соединении. Одновременно осматриваются фланцы коробки передач и редуктора: повреждения или ослабление болтовых соединений часто дают стуки, похожие на износ крестовин.
Особое внимание уделяется подвесной опоре многосекционного вала. Здесь важно оценить раздельно состояние подшипника, резиновой обоймы и кронштейна. Изношенный подшипник гудит, потрескавшаяся резина не гасит вибрацию, а деформированный кронштейн меняет угол установки промежуточной опоры. Иногда проблема решается не заменой всей опоры, а восстановлением правильного монтажного положения.
Дефектовка: измерение биения и геометрии

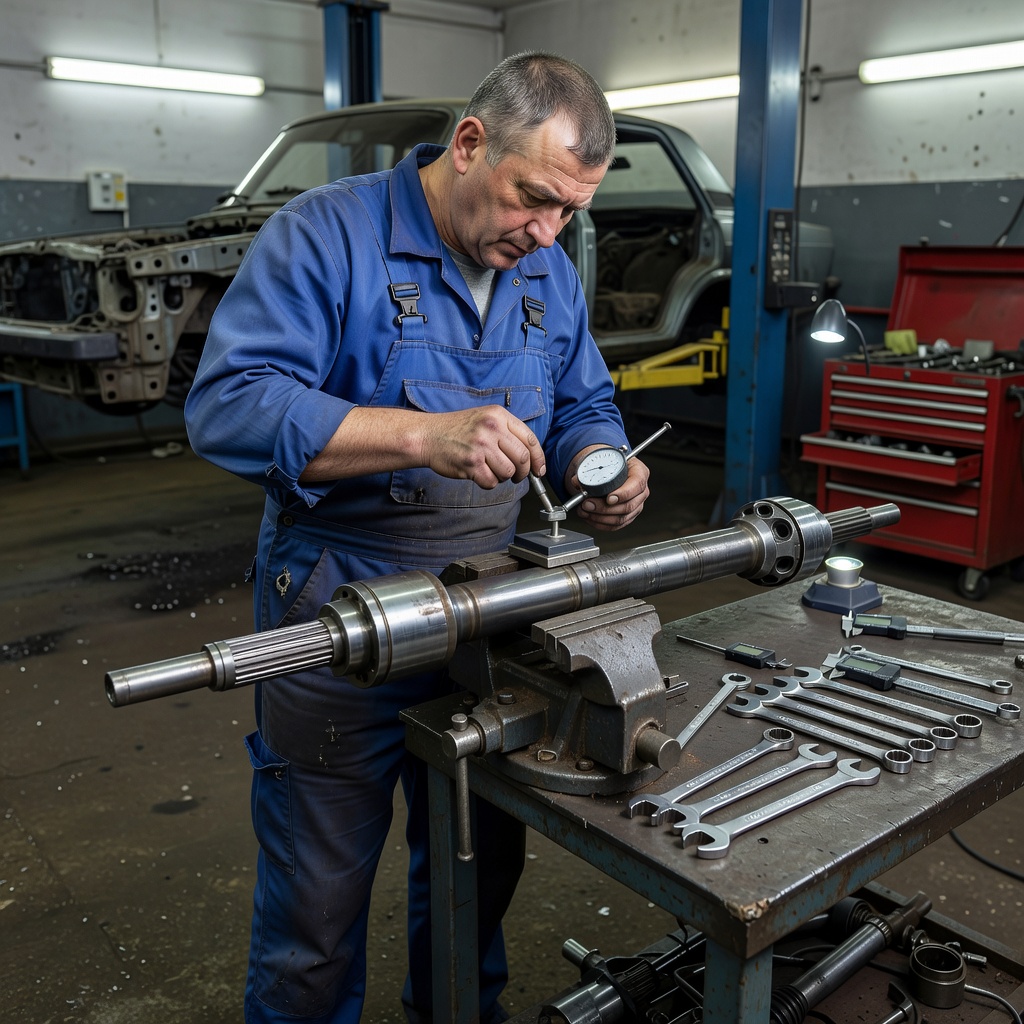

Если внешний осмотр не выявил очевидных повреждений, переходят к измерениям. Причина вибрации может скрываться в деформации карданной трубы, невидимой глазу. Индикаторная головка фиксирует биение по посадочным местам под подшипники крестовин и по самой трубе. Нормы допустимого биения зависят от конкретной модели автомобиля, поэтому мастер сверяется с технической документацией производителя.
Измеряется и дисбаланс — неравномерное распределение массы относительно оси вращения. Его устраняют динамической балансировкой, но важно понимать: балансировка не исправит погнутую трубу, изношенную крестовину или разбитое шлицевое соединение. Сначала устраняются все механические дефекты, и только потом вал отправляется на балансировочный станок.
Если вал не имеет внешних повреждений и следов ремонта, но вибрация сохраняется — проверяются рабочие углы карданной передачи. Угол между осью вала и осью редуктора должен соответствовать заводским параметрам. Неправильная центровка агрегатов после замены опор или ремонта подвески часто становится причиной вибрации на скорости, которую невозможно устранить балансировкой.
Методы ремонта: от замены крестовины до восстановления трубы
По результатам дефектовки определяется объем работ. Вот типичные варианты:
- Замена крестовин — при износе игольчатых подшипников, коррозии или повреждении пыльников. Крестовины бывают обслуживаемыми с пресс-масленкой и необслуживаемыми, закрытого типа.
- Замена подвесной опоры — при износе подшипника или разрушении резиновой обоймы.
- Ремонт шлицевого соединения — при выработке шлицов, вызывающей люфт и стуки при трогании с места.
- Замена карданной трубы — при деформации, вмятинах или коррозионных повреждениях. Сварка новой трубы требует сохранения геометрии и соосности с последующей контрольной проверкой на стенде.
- Балансировка — устранение дисбаланса методом приварки или установки балансировочных пластин.
Рихтовка вала, вопреки распространенному мнению, не восстанавливает его исходные характеристики. После правки металл сохраняет внутренние напряжения, а точность геометрии не гарантируется. В большинстве случаев деформированная труба подлежит замене.
Динамическая балансировка: зачем она нужна односекционным и многосекционным валам
Динамическая балансировка проводится на стенде, который раскручивает вал до рабочих оборотов. Датчики фиксируют амплитуду колебаний, а электроника рассчитывает место и массу корректирующего груза. Для односекционного вала процедура проста. Сложнее с многосекционными конструкциями: их балансируют только в сборе, с установленными подвесными опорами и промежуточными соединениями, поскольку раздельная балансировка секций не учитывает взаимное влияние.
При этом вибрация на автомобиле нередко появляется даже после качественной балансировки. Причина — погрешность сборки при установке вала на место. Фланцы должны соединяться строго по меткам, нанесенным до разборки. В противном случае даже незначительное смещение фланцев нарушает центровку всей карданной передачи.
Таблица: как отличить типичные причины вибрации
| Симптом | Вероятная причина | Метод проверки |
|---|---|---|
| Вибрация на определенной скорости | Дисбаланс вала, деформация трубы | Балансировка на стенде, измерение биения |
| Стук при трогании и переключении передач | Износ шлицевого соединения, люфт крестовин | Покачивание вала рукой, проверка осевого люфта |
| Гул, усиливающийся с ростом скорости | Износ подшипника подвесной опоры, редуктора | Прослушивание стетоскопом, осмотр опоры |
| Вибрация при сбросе газа | Износ крестовин или ШРУСов | Проверка люфтов в шарнирах |
| Вибрация на всех скоростях, зависит от оборотов двигателя | Опоры двигателя, дефекты колес, нарушение центровки | Осмотр опор, балансировка колес |
Некоторые причины вибрации находятся вне карданной передачи. Дисбаланс колес, грыжа на шине, износ ступичного подшипника или ослабление защиты картера создают колебания, которые владелец ошибочно связывает с карданом. Поэтому грамотная диагностика всегда начинается с проверки смежных систем, особенно если вал визуально не имеет повреждений.
Практический вывод
Вибрация — это сигнал к плановой диагностике, а не повод немедленно менять кардан. Правильная последовательность действий — осмотр на подъемнике, проверка люфтов и геометрии, измерение дисбаланса и только затем принятие решения о ремонте. Если мастерская предлагает сразу отбалансировать вал или заменить крестовины без предварительных измерений, это повод усомниться в квалификации. Дефектовка занимает не больше времени, чем сама балансировка, зато исключает лишние траты.
При выборе исполнителя обращайте внимание на наличие стенда для динамической балансировки и возможность проведения полного цикла работ — от дефектовки до восстановления геометрии трубы. Своевременная диагностика карданной передачи обходится дешевле, чем замена вышедшего из строя вала в дальней дороге.
