Стук в кардане при трогании: как найти причину и не заменить лишнего
Удар или щелчок под днищем в момент начала движения, при переключении передач или резком сбросе газа — один из самых частых поводов обращения в профильную мастерскую. Многие водители сразу подозревают крестовину, и часто это предположение оказывается верным. Однако замена крестовины не всегда решает проблему, если причиной стука стало другое звено карданной передачи. В этой статье разберем, как отличить износ шарнира от люфта шлицевого соединения и других дефектов, какие проверки выполняются на автомобиле, а какие требуют демонтажа вала.
Если появляется стук при трогании с места или при толчках тяги, важно разграничить две принципиально разные группы причин: люфт в соединениях и ударную нагрузку от нарушения кинематики. Люфт дает звонкий, повторяющийся щелчок, который слышен в момент смены знака нагрузки. Ударная нагрузка чаще проявляется глухим стуком и может сопровождаться вибрацией. Диагностика карданной передачи должна начинаться с точной локализации источника, а не с поспешного заказа новой крестовины.
Почему крестовина стучит и как это проверить
Крестовина — это игольчатый шарнир, который обеспечивает передачу крутящего момента под углом. Износ ее подшипников приводит к появлению радиального люфта: иголки и шипы вырабатываются, появляется свободный ход. Характерный признак — одиночный щелчок при перемене направления вращения вала, например, при плавном отпускании педали сцепления или при перегазовке.
Проверить состояние крестовин на автомобиле можно без демонтажа. Вал необходимо повернуть рукой или монтажкой, выбрав люфт в одном направлении, а затем в другом. Если в шарнире ощущается свободный ход более чем на доли миллиметра — это повод для углубленной дефектовки. Однако следует понимать: осмотр без снятия вала не всегда позволяет увидеть выработку на всех четырех подшипниках, особенно на тех, которые расположены ближе к выхлопной трубе или защите.
Важно учитывать, что крестовины бывают обслуживаемыми и необслуживаемыми. Наличие или отсутствие пресс-масленки не является признаком неисправности. Если шарнир не имеет тавотницы, это не значит, что его нужно менять преждевременно — просто ресурс заложен конструктивно.
Шлицевое соединение: скрытый источник щелчков
Вторая по частоте причина стука при трогании — люфт в шлицевом соединении. Оно компенсирует изменение длины карданного вала при ходе подвески. Со временем шлицы изнашиваются, особенно при отсутствии смазки или при работе в условиях загрязнения. Люфт в этом узле дает более глухой и «размазанный» звук, который может проявляться и при движении по неровностям, когда вал сжимается и растягивается.
Диагностика шлицевого соединения на автомобиле сложнее. Часто необходимо открутить фланцы и проверить осевой и радиальный люфт вручную. Если вал многосекционный, нужно проверять каждое шлицевое соединение отдельно. Нередко оказывается, что стук исходит не от крестовины, а именно от изношенных шлицов, и замена шарнира не дает результата.
В запущенных случаях износ шлицевого соединения сопровождается выработкой трубы или вилки, и тогда единственным корректным решением становится замена секции или изготовление нового вала. Восстановление наплавкой и последующей механической обработкой возможно, но требует точного соблюдения геометрии и контроля соосности.
Другие источники стука, которые часто путают с карданом
Прежде чем снимать карданный вал, стоит проверить смежные узлы. Стук при трогании может возникать из-за:
- люфта в редукторе заднего или переднего моста;
- разрегулированных зазоров в раздаточной коробке;
- изношенных сайлентблоков или опор агрегатов;
- ослабленных болтов крепления фланцев;
- повреждения эластичной муфты, если такая предусмотрена конструкцией.
Отличие этих неисправностей от карданных в том, что они не исчезают при отсоединении вала. Поэтому опытные мастера сначала проверяют трансмиссию целиком, а не только карданную передачу. Осмотр резиновых элементов и подтяжка крепежа занимают немного времени, зато позволяют исключить неверный диагноз.
Когда стук сопровождается вибрацией
Если щелчки при трогании сопровождаются вибрацией на скорости, диагностика усложняется. Вибрация может быть следствием нескольких одновременно существующих проблем. Например, изношенная крестовина увеличивает зазор, что провоцирует ударные нагрузки и ускоряет износ подвесной опоры. Разбитая опора, в свою очередь, приводит к изменению рабочего угла установки вала, и балансировка становится неэффективной без замены опоры.
В такой ситуации важно не ограничиваться проверкой одного узла. Необходимо оценить состояние всех элементов: трубы на предмет деформации, вилок на геометрическое биение, фланцев на соосность. Балансировка не устраняет люфты и не исправляет геометрию, она лишь распределяет массы относительно оси вращения. Если вал имеет биение из-за погнутой трубы или изношенного шлицевого соединения, никакая балансировка не поможет.
Порядок действий при появлении стука
Правильный диагностический маршрут выглядит следующим образом:
- Осмотр под днищем: проверка защитных чехлов, наличие масляных подтеков на крестовинах, состояние резиновых элементов опоры, надежность крепежа фланцев.
- Проверка люфтов в карданных шарнирах и шлицевых соединениях ручным способом при снятом или частично отсоединенном вале.
- Контроль зазоров в редукторе и раздаточной коробке: вывесить колеса и покачать фланец.
- Оценка состояния подвесной опоры: подшипник, резиновая обойма, кронштейн и правильность монтажного положения.

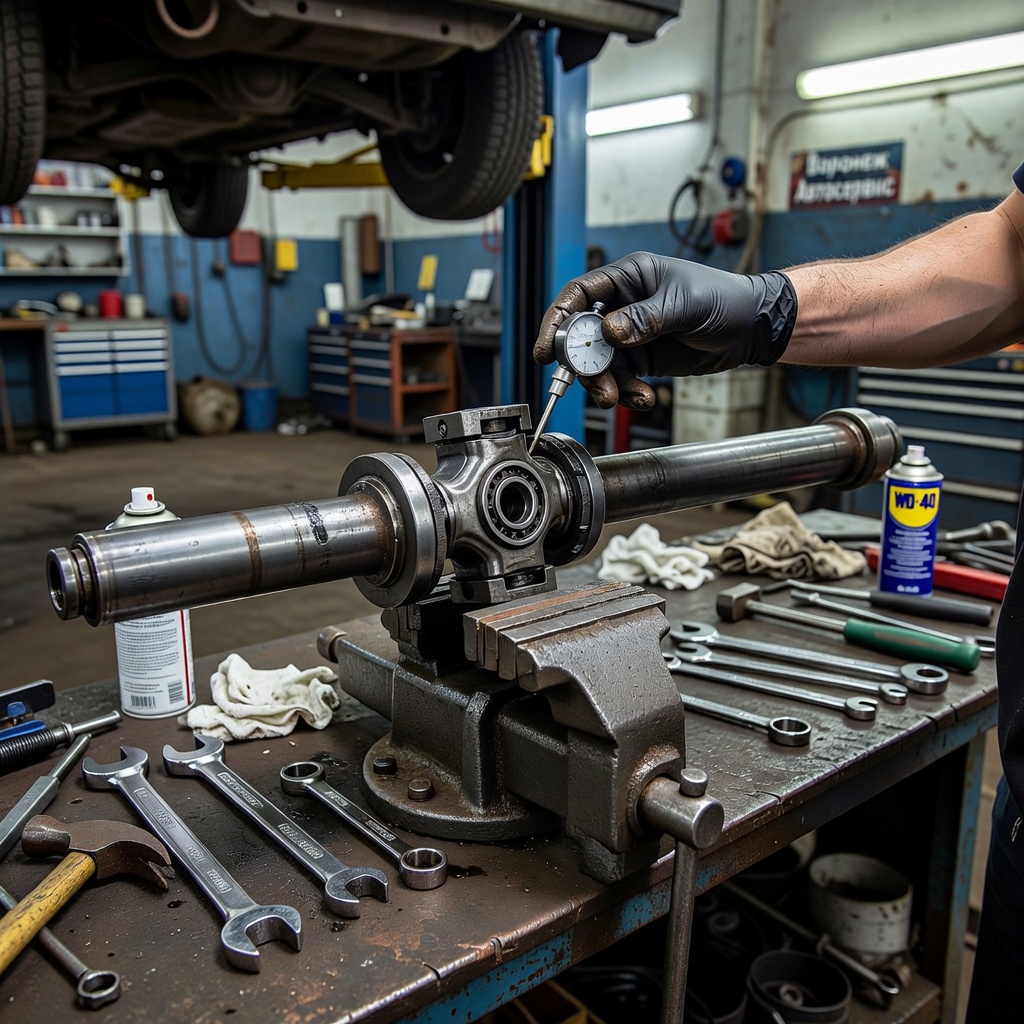

- При подозрении на геометрические нарушения — демонтаж вала и проверка биения на стенде.
- Динамическая балансировка после устранения механических дефектов.
Шаг, который многие пропускают, — проверка углов установки карданной передачи. Если геометрия подвески изменена (например, после лифтования или проседания пружин), даже новый балансированный вал будет работать под неправильными углами, что вызовет вибрацию и ускоренный износ крестовин. В этом случае требуется регулировка положения агрегатов или изготовление вала с учетом измененной кинематики.
Что делать, если вал уже изношен комплексно
Если дефектовка показывает износ нескольких элементов — крестовин, шлицевого соединения и подвесной опоры, — экономически нецелесообразно менять их по одному. Каждая замена изношенной детали при сохраняющемся люфте в сопряженном узле приведет к быстрому выходу из строя новой. В такой ситуации правильным решением станет восстановление карданного вала или его замена новым.
При этом не стоит ориентироваться только на стоимость отдельных деталей. Следует учесть трудоемкость монтажа, необходимость повторной балансировки и риск повреждения смежных узлов. Своевременная диагностика карданного вала позволяет избежать более дорогостоящего ремонта редуктора или раздаточной коробки, которые страдают от ударных нагрузок при увеличенных люфтах.
При выборе мастерской для выполнения работ важно понимать, что корректная диагностика невозможна без снятия вала и проверки его на специализированном оборудовании. Визуальный осмотр на автомобиле помогает лишь предварительно оценить состояние узлов. Если мастерская предлагает определить причину стука по фотографии или словесному описанию, это повод усомниться в квалификации специалистов. Точные измерения биения, проверка геометрии и последующая динамическая балансировка выполняются только на стенде.
Практический вывод прост: если при трогании появился стук, не откладывайте проверку. Начните с осмотра крестовин и шлицевого соединения, при необходимости обратитесь к специалистам по ремонту карданных валов в Воронеже, которые проведут полную дефектовку и определят фактическую причину неисправности до того, как она приведет к разрушению более дорогих узлов трансмиссии.
