Люфт крестовины кардана: причина, которую лучше не откладывать
Люфт в крестовине карданного вала — одна из самых частых причин обращения в специализированные мастерские. Однако сам по себе этот симптом редко ограничивается одной деталью. Если не разобраться в цепочке «люфт — вибрация — разрушение», недорогая замена крестовины может превратиться в полноценный ремонт вала с заменой трубы и вилок. Чтобы этого не случилось, важно понимать, как диагностируется и устраняется этот дефект.
Люфт в крестовине карданной передачи — это не просто щелчок при переключении передач. Это показатель того, что игольчатые подшипники шарнира потеряли натяг или начали разрушаться. Иглы работают в среде смазки, которая со временем загрязняется продуктами износа. Как только появляется свободный ход в плоскости вращения, нагрузка перестает распределяться равномерно, и ударные импульсы начинают разрушать посадочные места под иглы в самой крестовине и в вилке. Именно поэтому люфт — это сигнал к немедленной дефектовке всей карданной передачи, а не только замене одной запчасти.
Как проверить люфт без демонтажа и что именно искать
Первичную проверку крестовины выполняют прямо на автомобиле, но результат такого осмотра считается предварительным. Он нужен для того, чтобы понять, стоит ли снимать вал и везти его в мастерскую. Учитывайте, что люфт в крестовинах может проявиться по-разному: в одной плоскости — слышен щелчок, в другой — ощущается рукой, в третьей — только при нагрузке.
Для предварительного осмотра вал фиксируют, а вилку кардана покачивают двумя руками в разных плоскостях. Если чувствуется свободный ход относительно трубы или фланца, люфт есть. Однако на этом осмотр не заканчивается. Важно проверить несколько зон последовательно:
- Шлицевое соединение. Покачайте вал за трубу и за фланец в продольном направлении. Если есть осевой люфт — изношены шлицы или втулка. Это самостоятельный дефект, который не лечится заменой крестовины.
- Фланцевые соединения. Проверьте затяжку болтов, крепящих фланец вала к редуктору или раздаточной коробке. Ослабленный болт дает стук, неотличимый от люфта крестовины.
- Подвесную опору. Если вал двухсекционный, покачайте трубу в зоне опоры. Люфт подшипника опоры и разрушение резиновой обоймы часто воспринимаются как стук в кардане.
- Состояние самой крестовины. Попробуйте провернуть крестовину относительно вилки. Если она проворачивается с усилием или имеет заметный ход, требуется замена.
Важно понимать: если люфт обнаружен в одной крестовине, это не гарантия того, что остальные шарниры исправны. Практика показывает, что износ часто идет равномерно, просто одна из крестовин «выдает» себя раньше остальных. Также следует учитывать, что стук или щелчок при старте с места может возникать из-за зазора в редукторе или раздаточной коробке, а не из-за кардана. Поэтому без осмотра специалистом окончательный вердикт выносить преждевременно.
Почему просто заменить крестовину недостаточно
Замена крестовины — операция, требующая точности, а не только наличия съемника и молотка. Основная ошибка при самостоятельном ремонте — установка новой детали в изношенную вилку. Игольчатые подшипники новой крестовины требуют точной геометрии посадочных мест. Если в вилке уже есть выработка в виде овала или ступеньки, новая крестовина прослужит недолго — люфт появится через несколько тысяч километров пробега. Более того, затяжка новой крестовины с перекосом создаст дополнительное радиальное биение, которое невозможно устранить балансировкой.
Второй нюанс — состояние игольчатых подшипников после демонтажа. Если внутрь попала вода или абразив, на иглах появляются коррозия и задиры. Определить это удаленно невозможно, поэтому после снятия вала мастерскую интересует не только сам люфт, но и состояние смазки: ее цвет, запах и консистенция. Темная сметанообразная масса на иглах — признак попадания влаги и начала коррозии, которая продолжит разрушать новый шарнир, если не устранить причину.
Наконец, при замене одной крестовины часто выясняется, что вал имеет дефекты, которые были незаметны до снятия — например, вмятины на трубе или незначительное искривление. Труба, получившая удар, не восстанавливается заменой шарнира, а требует отдельного решения: либо замены трубы, либо, при незначительном повреждении, контрольной проверки биения. Игнорирование этих факторов приводит к тому, что даже новый карданный вал, собранный из старых элементов, продолжает вибрировать.
Как выглядит правильный процесс ремонта

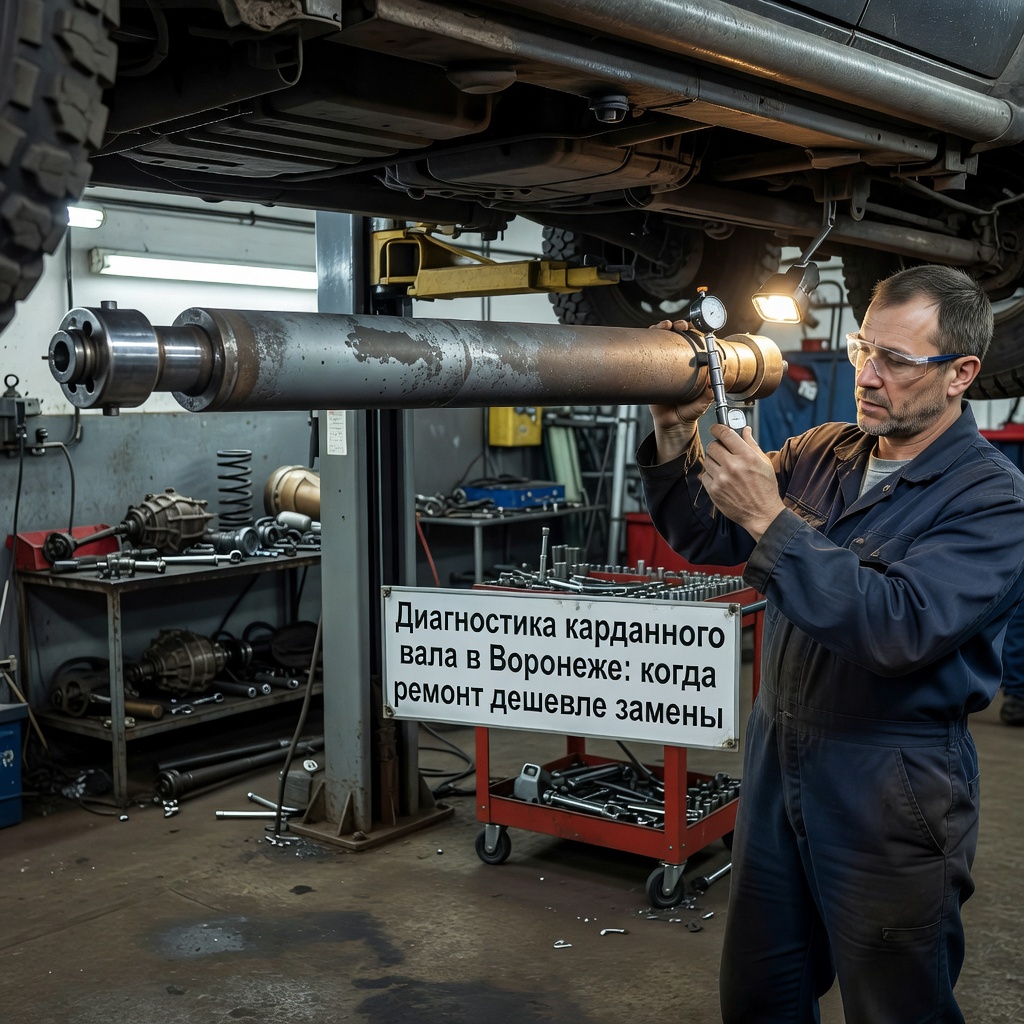

Правильная технология устранения люфта крестовины выглядит иначе, чем процедура «снял-поставил». Она начинается с дефектовки вала на стенде. После демонтажа вал очищают, разбирают и измеряют несколько ключевых параметров:
- биение трубы — проверяется индикатором в двух плоскостях;
- состояние шлицевого соединения — проверяется выборка люфта;
- геометрия вилок — измеряется параллельность и перпендикулярность осей;
- состояние фланцев — проверяется плоскостность привалочной поверхности;
- дисбаланс — определяется только после сборки на балансировочном станке.
Если дефектовка показала, что вилки и труба в норме, крестовины заменяются на новые, шарниры заполняются смазкой, и вал подвергается динамической балансировке. Если же вилка имеет выработку, ее восстанавливают или заменяют в сборе с трубой, после чего вал снова проходит контроль биения и балансировку.
Особого внимания заслуживает момент затяжки крестовины в вилке. Стопорные кольца должны быть подобраны по толщине так, чтобы исключить осевой люфт, но не создавать зажима, который разрушит игольчатые подшипники. Этот параметр зависит от конкретной конструкции вала и указывается в технической документации. Взаимозаменяемость крестовин от разных производителей не всегда полная, поэтому использование «универсальной» детали без проверки посадки чревато повторным ремонтом.
Вибрация после замены крестовины
Бывает, что люфт устранен, а вибрация осталась. Это классическая ситуация, когда причина изначально была не в крестовине, а в сопутствующих дефектах. После замены шарнира вал может вибрировать по нескольким причинам. Во-первых, из-за нарушения метки разборки. Если фланцы не были помечены перед отсоединением и вал установлен с поворотом на один шлиц, возникнет дисбаланс, который не лечится балансировкой отдельных секций многосекционного вала. Во-вторых, из-за повреждения трубы, которое не было выявлено при первичном осмотре. В-третьих, из-за изменения рабочего угла карданной передачи, если одновременно с ремонтом вала менялись опоры двигателя или подушки подвески, изменив взаимное положение агрегатов.
Поэтому при вибрации, возникающей после замены крестовины, мастерская должна проверить не только сам вал, но и сопряженные элементы. Резиновые подушки опор агрегатов, состояние шин и колесных дисков, ступичные подшипники — все это источники вибрации, которые могут накладываться на работу кардана. Отличить их помогает характер проявления: вибрация, связанная с оборотами двигателя, и вибрация, связанная со скоростью движения, имеют разную природу и диагностируются по-разному.
Практический вывод
Люфт в крестовине карданного вала — это не приговор для всего узла, но и не повод для поспешной замены одной детали. Оптимальная стратегия выглядит так: при появлении стука, щелчков или вибрации провести предварительный осмотр на автомобиле, затем выполнить дефектовку вала после снятия, и только после оценки состояния всех элементов принимать решение о замене крестовины или более серьезном ремонте. Доверить эту работу стоит мастерской, где вал не только разберут и соберут, но и проверят геометрию с последующей динамической балансировкой. Пренебрежение дефектовкой ради экономии времени в итоге приводит к повторному ремонту, стоимость которого выше первоначального.
