Вибрация при разгоне — одна из самых частых причин обращения владельцев легковых автомобилей и внедорожников в профильные мастерские. Однако за этим симптомом не всегда стоит именно карданный вал: схожие ощущения дают изношенные ШРУСы, опоры силового агрегата, колеса и даже грязь, налипшая на внутреннюю сторону диска. Разобраться, где источник колебаний, помогает диагностика карданного вала, которую стоит начинать не со снятия узла, а с анализа условий появления вибрации.
Вибрация на определённой скорости: дисбаланс или геометрия
Если дрожь появляется в узком диапазоне скоростей, например между 70 и 90 км/ч, и исчезает после переключения или при сбросе газа, наиболее вероятная причина — дисбаланс карданной передачи. Однако балансировка вала не решит проблему, если труба была погнута при ударе или на ней есть вмятина от защиты днища. Геометрическое биение, вызванное деформацией, требует либо рихтовки с последующей проверкой соосности, либо замены трубы. Без дефектовки, которая проводится только на снятом узле, отличить эти состояния невозможно: наружный осмотр выявляет грубые повреждения, а скрытая деформация обнаруживается на стенде при проверке биения.
Ещё один источник колебаний на скорости — нарушение центровки вала в соединении с редуктором или раздаточной коробкой. Если после ремонта редуктора или замены муфты вибрация появилась сразу, проблему часто ищут в монтаже, хотя фактически виновата неправильная затяжка фланцев или перекос при установке. В этом случае балансировка бесполезна: нужно снять вал и проверить торцевое биение фланцев и правильность посадки.
Стук при переключении передач: не всегда крестовина
Многие водители привычно списывают щелчки и толчки при включении передачи на износ крестовин. Действительно, люфт в подшипниках карданного шарнира даёт характерный стук в момент выбора зазора. Но есть и другие виновники:
- износ шлицевого соединения, если вал телескопический;
- ослабление болтов фланцевого соединения;
- люфт в редукторе или раздаточной коробке, который ощущается с задержкой;
- повреждение резиновой обоймы подвесной опоры, из-за чего вал «гуляет» под нагрузкой.
Чтобы не менять исправную крестовину, перед заказом запчастей осмотрите шлицевое соединение и проверьте затяжку всех крепежей. Если стук появляется только при движении задним ходом или после длительной стоянки, вероятнее всего дело в износе шлицев, а не в крестовинах.
Подвесная опора: подшипник или резиновая обойма
На многосекционных валах гул, вибрация в зоне днища под передними сиденьями или «плавание» оборотов часто связаны с промежуточной опорой. Важно понимать, что подвесная опора — это не только подшипник качения. В её конструкцию входит резинометаллическая обойма, гасящая колебания трубы, и кронштейн крепления к кузову или раме.
При диагностике проверяют:
- радиальный люфт подшипника;
- расслоение и трещины резиновой втулки;
- целостность кронштейна и состояние его точек крепления;
- правильность установки: если опора перекошена при монтаже, её подшипник проживёт недолго, а вал получит дополнительный угол перекоса.
Заменить только подшипник без обоймы можно не всегда: в зависимости от конструкции опоры они поставляются в сборе. Решение принимается после снятия вала и измерения биения в опорном узле.
Что путают с неисправностью кардана
Опытные механики знают: прежде чем снимать вал, нужно исключить смежные системы. Вибрация на большой скорости может генерироваться колесом, потерявшим балансировочный груз, или деформированной покрышкой. Гул при движении прямо иногда даёт ступичный подшипник, а глухой стук при трогании — ослабшая подушка коробки передач или повреждённый сайлентблок рычага подвески. На автомобилях с защитой картера случаются касания защитой элементов трансмиссии после деформации крепления.
Отдельная категория — вмешательство в конструкцию: занижение подвески, установка проставок, изменение раздаточной коробки или замена редуктора с другим передаточным числом. Такие доработки меняют рабочие углы карданной передачи, и даже новый, отбалансированный вал начнёт вибрировать. Поэтому диагностику начинают не со стенда, а с осмотра геометрии подвески и трансмиссии.
Какие проверки делают на автомобиле, а какие требуют демонтажа
Без снятия узла можно:
- проверить люфт в крестовинах и шлицевом соединении рукой при вывешенном вале;
- оценить состояние подвесной опоры и пыльников;
- осмотреть болты и фланцевые соединения.

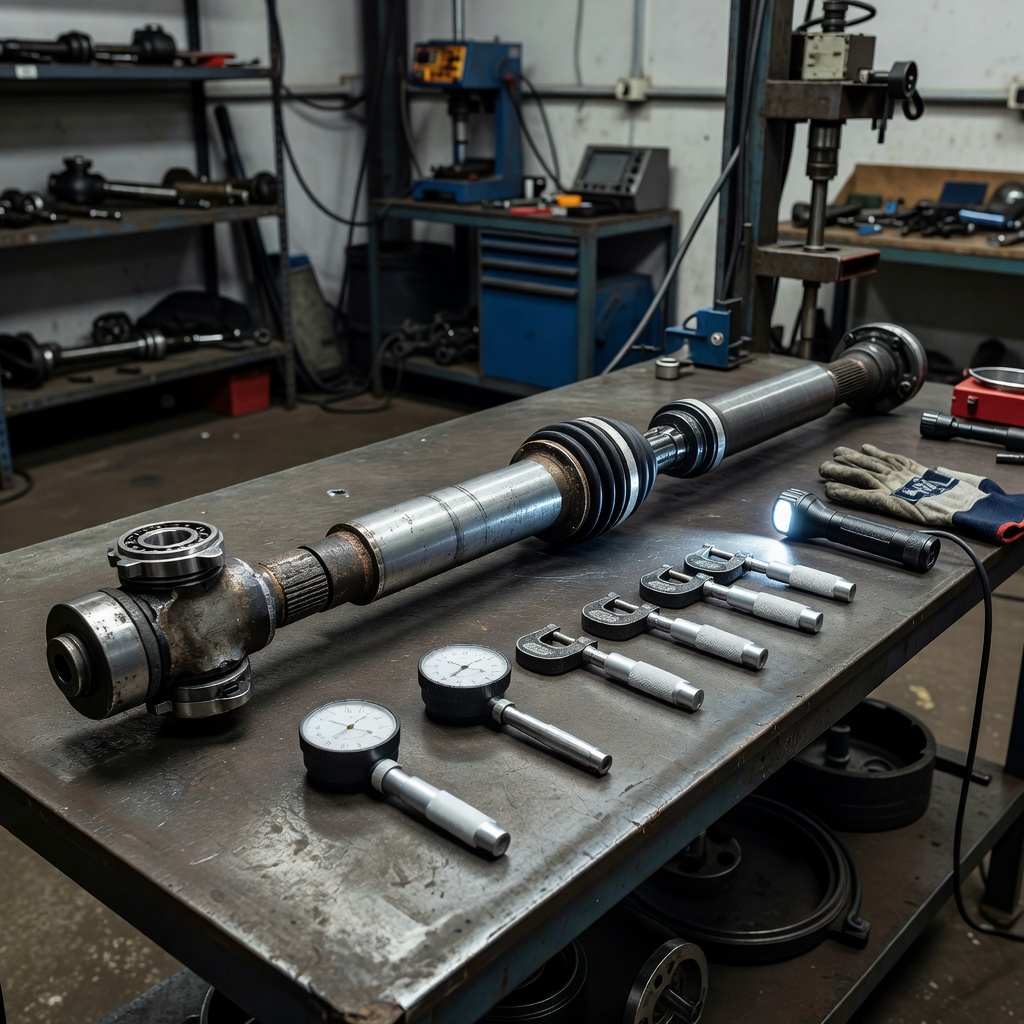

Однако точное значение биения трубы, износ шлицев по зазору, состояние вилок и соосность фланцев оцениваются только после демонтажа и очистки узла. Динамическая балансировка также проводится на специальном стенде, где вал раскручивается до рабочих оборотов, а датчики фиксируют остаточный дисбаланс. Не существует способа корректно отбалансировать вал «на автомобиле», а тем более «по вибрации кузова».
Сравнение исходных данных для ремонта и заказа нового вала
При диагностике важно определить, какой объём работ потребуется. В таблице ниже приведены типичные случаи и необходимые действия.
| Симптом | Вероятная причина | Что делать |
|---|---|---|
| Вибрация в узком диапазоне скоростей | Дисбаланс или деформация трубы | Снять вал, проверить биение, выполнить балансировку или заменить трубу |
| Стук при трогании и переключении | Люфт в шлицах, крестовинах или ослабление крепежа | Дефектовка шлицевого соединения и шарниров |
| Гул на скоростях выше 60 км/ч | Износ подвесной опоры | Проверка подшипника, обоймы и кронштейна |
| Вибрация после ремонта редуктора | Нарушение центровки или затяжки фланца | Проверка торцевого биения фланца и повторный монтаж |
Практический вывод
Качественная диагностика карданной передачи — это последовательность измерений и логических исключений, а не гадание по характеру стука. Если вал снят и осмотрен, но биение и люфты в пределах нормы, стоит искать причину вибрации в редукторе, раздаточной коробке или опорах агрегата. Дисбаланс, выявленный на стенде, устраняется балансировкой, а вот при деформации трубы или повреждении вилок тот же стенд покажет необходимость восстановления геометрии. В сомнительной ситуации обращайтесь в профильную мастерскую, где есть возможность выполнить полный цикл дефектовки, а не только замену крестовин.
