Карданный вал на внедорожнике: нефтяное голодание крестовины, ШРУСа и шлицевого соединения
Внедорожная эксплуатация — это не только проверка подвески и трансмиссии на прочность, но и серьезное испытание для карданной передачи. Грязь, песок, водные преграды и постоянная работа под нагрузкой меняют характер износа узлов. Если на асфальте первые признаки неисправности кардана появляются постепенно, то после активного бездорожья отказ может наступить внезапно. Главный враг карданного вала на внедорожнике — это абразив и потеря смазки.
Наиболее частая причина выхода из строя узлов после вылазки на природу — банальное нефтяное голодание. Вода и песок, попавшие внутрь шарнира, разрушают смазочный материал, превращая его в абразивную пасту. В этой статье разберем, что именно страдает в карданной передаче внедорожника в первую очередь, почему обычная замена крестовины не всегда решает проблему и как правильно проводить дефектовку после тяжелых условий эксплуатации.
Почему первыми страдают шарниры и шлицы
Ответ на вопрос, что ломается раньше всего, кроется в конструкции. Карданный вал внедорожника работает в гораздо более агрессивной среде, чем на легковом автомобиле. Пыльники и сальники крестовин рассчитаны на определенный ресурс, но при езде в грязи или по песку они получают повышенную абразивную нагрузку. Мельчайшие частицы песка способны проникнуть через уплотнения даже при незначительном износе.
Ситуацию усугубляет перегрев. При длительной езде внатяг, например в глубоком снегу или вязкой грязи, карданная передача испытывает повышенные нагрузки. Температура внутри шарнира растет, смазка разжижается и выдавливается через сальники. После остывания на ее месте образуется полость, которую заполняет влага с абразивом. Именно поэтому после серьезного бездорожья опытные владельцы внедорожников предпочитают перебирать карданы профилактически, не дожидаясь появления стуков.
Крестовина: не всегда очевидный диагноз
Симптомы износа крестовины известны: стук при трогании с места и при переключении передач, вибрация на определенной скорости, хруст при движении. Однако на внедорожнике эти признаки могут быть смазаны. Грязь, набившаяся между вилкой и крестовиной, способна временно маскировать люфт. И наоборот, посторонний звук после бездорожья часто принимают за крестовину, хотя реальная причина — в другом.
Важно понимать разницу между типами шарниров. На внедорожниках могут применяться как классические крестовины с игольчатыми подшипниками, так и ШРУСы в карданной передаче. ШРУС (шарнир равных угловых скоростей) в кардане внедорожника — это не полуосевой шарнир. Он работает в условиях меньших углов, но больших нагрузок. Повреждение пыльника ШРУСа в карданной передаче критично: песок убивает такой шарнир за несколько сотен километров пути.

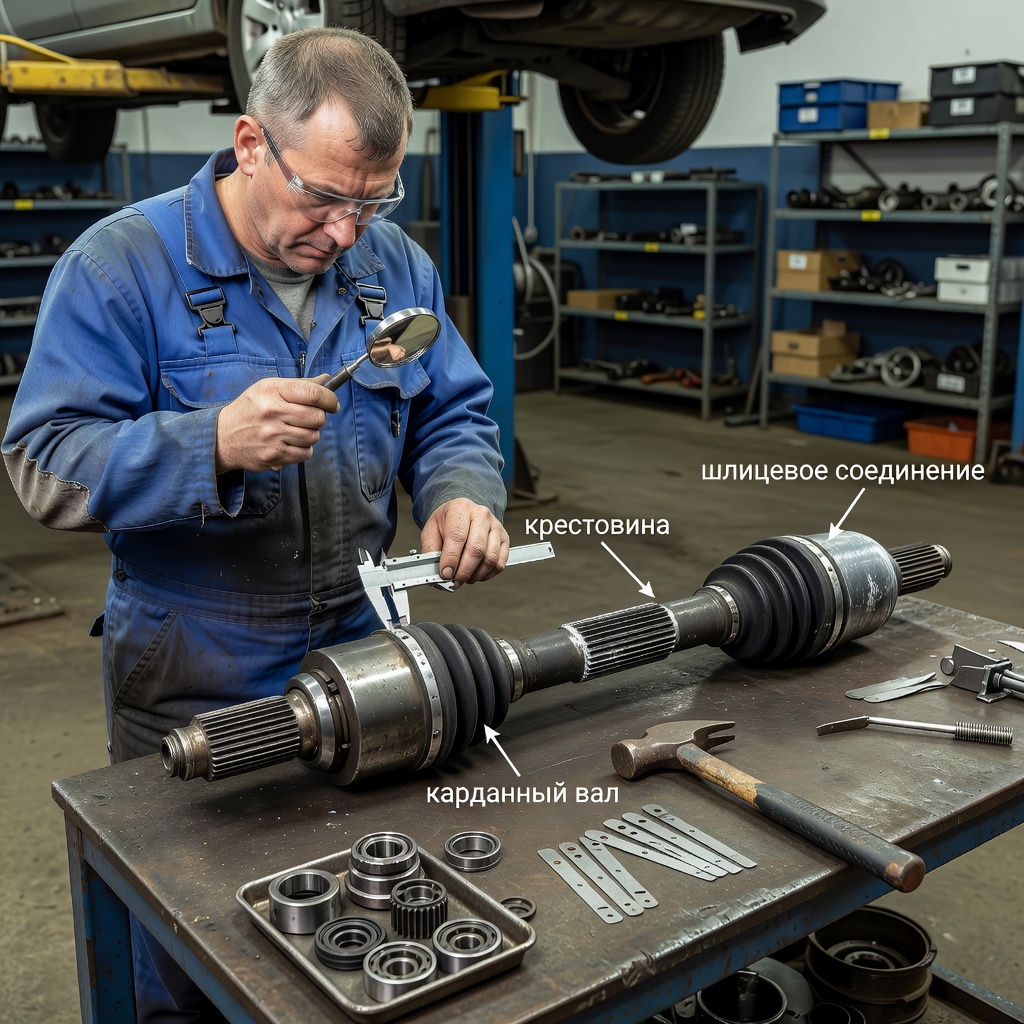

Диагностика состояния крестовины на внедорожнике требует не только покачивания вала руками. Необходимо проверять шарнир под нагрузкой в разных положениях. Иногда люфт проявляется только при определенном взаимном расположении вилок. Демонтаж карданного вала и проверка каждого элемента отдельно дает точную картину, но требует последующей балансировки. Поэтому грамотная диагностика часто проводится в мастерской, где есть возможность полной дефектовки.
Алгоритм проверки после сложных условий
Если внедорожник эксплуатировался в тяжелых условиях, не стоит ждать появления явных симптомов. Лучше провести плановую проверку карданной передачи. Полный маршрут диагностики включает:
- проверку состояния пыльников и сальников всех шарниров — наличие разрывов, трещин or следов выдавливания смазки;
- контроль люфта в крестовинах методом покачивания вилок в разных плоскостях;
- проверку осевого люфта шлицевого соединения — это отдельная процедура, не заменяющая осмотр крестовин;
- оценку состояния подвесной опоры: ее подшипника, резиновой обоймы и кронштейна;
- замер геометрии трубы на предмет деформации после ударов о камни или бревна;
Отдельного внимания заслуживает шлицевое соединение. На внедорожнике оно работает в экстремальных условиях: песок и вода легко проникают в зазор между шлицами, если защитный чехол поврежден или смазка вымыта. Диагностика износа шлицевого соединения сложна: люфт может быть незначительным, но под нагрузкой он вызывает постоянные микроудары, разрушающие крестовины и подвесную опору.
Сопутствующие источники стука и вибрации
Внедорожная эксплуатация порождает проблемы, которые владельцы ошибочно приписывают кардану. Удар при включении передачи может возникать из-за люфта в редукторе или раздаточной коробке. Вибрация на скорости нередко вызывается дисбалансом колес после езды по грязи: налипший грунт способен создать вибрацию, которая ощущается как проблема карданной передачи. Кроме того, деформированная защита днища или выхлопная труба могут контактировать с элементами трансмиссии на определенных режимах.
Поэтому мастерская не должна ограничиваться осмотром только карданного вала. Грамотная диагностика учитывает состояние всех смежных узлов: опор силового агрегата, подушек раздаточной коробки и редуктора, а также целостность элементов подвески. Только исключив сторонние источники, можно делать вывод о неисправности самого кардана.
Нефтяное голодание: скрытая угроза
Вернемся к главной опасности — потере смазки. Крестовина, работающая всухую, изнашивается быстро, но ее отказ обычно сопровождается нарастающим гулом, который сложно пропустить. Хуже обстоит дело с шарнирами, которые разрушаются постепенно, без явных звуковых сигналов. ШРУС в карданной передаче способен потерять работоспособность без выраженного стука: появляется лишь незначительная вибрация, которую легко списать на усталость.
Подвесная опора также страдает от попадания воды и песка в подшипник. Признаком ее разрушения становится глухой стук при трогании и вибрация в районе днища. Резиновая обойма опоры может разрушиться от контакта с маслом или топливом, потеряв свои демпфирующие свойства. Кронштейн опоры иногда трескается при деформации рамы или кузова после жесткого бездорожья, и замена только подшипника не решает проблему.
Практические рекомендации по защите кардана
Лучший способ сохранить карданную передачу внедорожника — не допускать попадания в шарниры воды и грязи. Это означает регулярную проверку состояния защитных чехлов и сальников. Многие владельцы внедорожников после каждой серьезной вылазки промывают автомобиль, направляя струю воды под днище. Это категорически нельзя делать при горячем кардане: резкий перепад температур создает разрежение внутри шарнира, и вода засасывается через уплотнения. Мойку днища лучше выполнять после остывания трансмиссии.
Еще одна рекомендация касается восстановления смазки. Если у карданного вала имеются обслуживаемые крестовины с пресс-масленками, необязательно дожидаться планового обслуживания. После преодоления водных преград разумно нагнетать свежую смазку, выдавливая загрязненную. Однако важно не переусердствовать: чрезмерное давление способно повредить сальники. На необслуживаемых шарнирах шприцевание невозможно, что повышает требования к состоянию их пыльников.
Вывод
Главное правило эксплуатации внедорожника с карданной передачей — профилактика после каждого серьезного бездорожья. Нет смысла ждать появления стука или вибрации, ведь к этому моменту износ может оказаться необратимым. Когда шлицевое соединение выработано или крестовина разрушена, восстановлению узел уже не подлежит. Если после активной езды в грязи возникли сомнения в состоянии трансмиссии, проверка в профильной мастерской обойдется дешевле, чем замена дорогостоящих компонентов. Важно понимать, что ремонт карданных валов в Воронеже проводится только после инструментальной дефектовки, ведь на глаз точно определить степень износа шарниров или скрытую деформацию трубы невозможно. Правильный подход — это полная разборка, проверка каждой детали и последующая сборка с балансировкой на стенде. Только так можно быть уверенным в том, что карданный вал снова готов к сложным условиям.
