Появление вибрации при движении — один из самых частых поводов для обращения в профильную мастерскую. Однако важно понимать: далеко не каждый случай, когда автомобиль начинает «зудеть» на скорости, связан с карданным валом. Чтобы диагностика не превратилась в бессмысленную замену деталей наугад, необходимо последовательно отсекать посторонние источники и лишь затем делать выводы о состоянии карданной передачи.
В этой статье мы разберем порядок действий при типичном симптоме: вибрация на определённой скорости, которая усиливается при разгоне или сбросе газа. Вы узнаете, какие проверки можно выполнить своими силами, а какие требуют демонтажа и стендового оборудования. Это поможет вам говорить с диагностом на одном языке и избежать лишних трат.
С чего начинается грамотная диагностика
Карданный вал — это узел, передающий крутящий момент от коробки передач или раздаточной коробки к редуктору моста. Он состоит из трубы, вилок, шлицевого соединения, фланцев и, возможно, промежуточной опоры. Вибрация может возникать как из-за износа этих элементов, так и из-за проблем, к кардану не относящихся.
Прежде чем снимать вал, необходимо исключить такие источники, как дисбаланс колес, повреждение шин, износ ступичных подшипников или ослабление опор силового агрегата. Поэтому первая задача — локализовать вибрацию: определить, ощущается ли она на кузове, руле или сиденье, и совпадает ли частота колебаний с частотой вращения колес.
Пошаговый маршрут проверки
Если вы столкнулись с вибрацией, следуйте приведенной ниже последовательности. Она позволяет разделить проверки, которые проводятся на автомобиле, и те, что возможны только после демонтажа.
1. Проверка на автомобиле
- Контроль давления и состояния шин — неравномерный износ или грыжа на покрышке часто имитируют проблемы с карданом.
- Осмотр подвески и рулевого управления — люфты в сайлентблоках или шаровых опорах способны создавать ощущение вибрации.
- Проверка опор двигателя и коробки — если подушка просела, угол установки агрегата меняется, что нарушает соосность карданной передачи.
- Осмотр защитных чехлов шарниров — если речь идет об автомобиле с ШРУСами вместо крестовин, порванный пыльник почти гарантированно ведет к ускоренному износу.
Уделите внимание осмотру днища снизу. Следы задевания карданной трубы о кузов или защиту, вмятины и царапины на трубе — весомый повод для снятия вала и проверки геометрии.
Когда виноват кардан: характерные симптомы

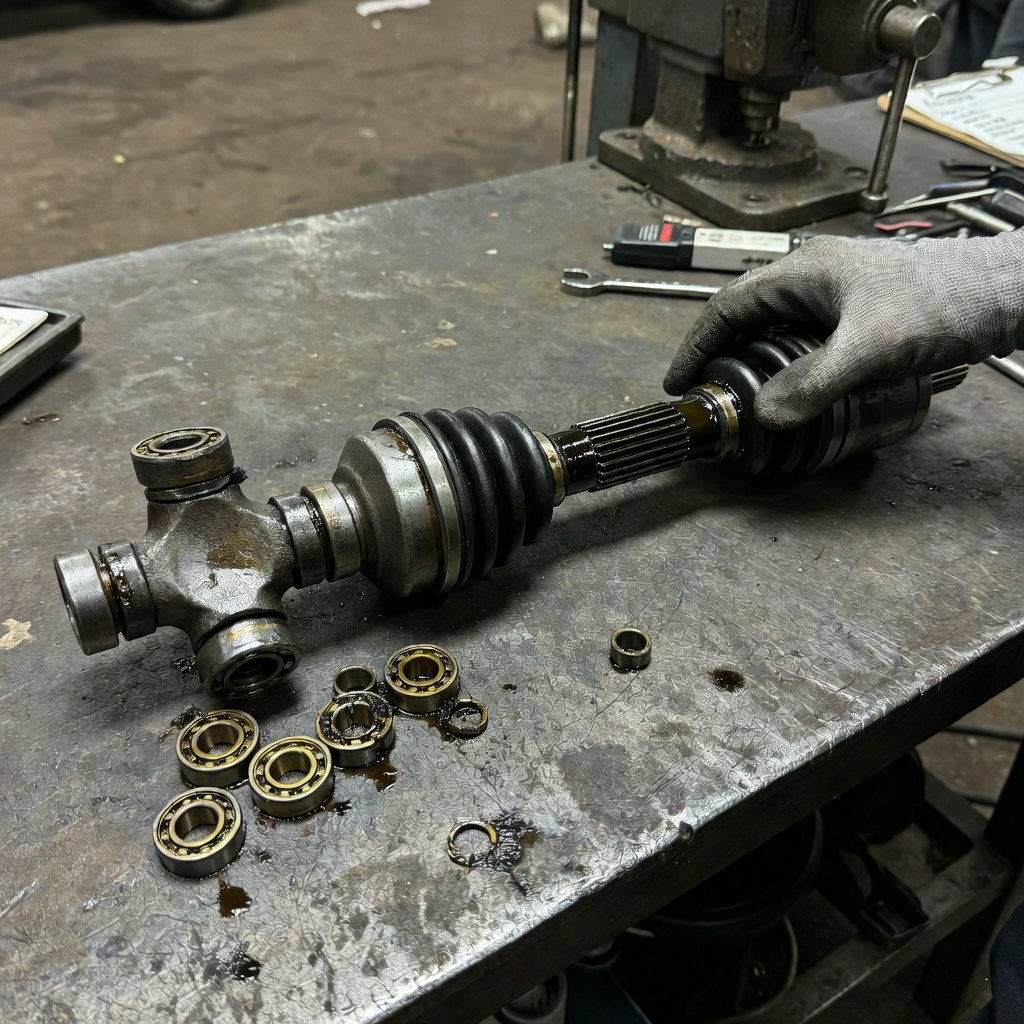

Если колеса и подвеска не дают повода для подозрений, резонно проверить карданную передачу. Однако важно различать характер проявления неисправности. Вибрация, пропадающая при нажатии на сцепление, часто связана с износом шлицевого соединения. Дребезжание на холостом ходу снимается сцеплением — это может указывать на износ крестовины. Рывки при трогании с места обычно сигнализируют о выработке в шлицах или ослаблении фланцевых соединений.
Наличие посторонних звуков не всегда означает дефект крестовины. Стук при переключении передач или резком изменении нагрузки в равной степени может быть вызван люфтом в редукторе, раздаточной коробке или механизме коробки передач. Окончательно локализовать стук можно, поддомкратив автомобиль и вращая вал рукой с проверкой люфтов в каждом шарнире.
Демонтаж и дефектовка вала
Для полноценной проверки карданный вал необходимо демонтировать. Только на стенде можно выявить скрытые дефекты, которые при визуальном осмотре незаметны.
| Тип дефекта | Причина возникновения | Метод устранения |
|---|---|---|
| Износ подшипников крестовины | Отсутствие смазки, попадание абразива, нарушение рабочих углов | Замена крестовины при условии отсутствия выработки в посадочных местах вилок |
| Люфт в шлицевом соединении | Естественный износ, отсутствие смазки | Восстановление шлицевого конца, при гибельном износе — замена вилки с переваркой |
| Биение трубы | Удар о препятствие, неправильная транспортировка вала | Правка не всегда допустима; часто показана замена трубы с сохранением фланцев |
| Дисбаланс | Потеря балансировочных грузиков, деформация трубы, неоднородность сварных швов | Динамическая балансировка после обязательной проверки геометрии |
| Износ подвесной опоры | Разрушение подшипника или резиновой обоймы, нарушение монтажного положения кронштейна | Замена опоры или подшипника с соблюдением штатного положения |
Особенно важно проверить посадочные места под крестовины в вилках. Если иглы подшипника оставили вмятины на стаканах или сами вилки деформированы, замена крестовины результата не даст — новую деталь быстро разобьет. Геометрия вилок проверяется на стенде, а не «на глаз».
Для многосекционных валов действует отдельное правило: каждую секцию балансируют не отдельно, а только в сборе с учетом взаимного расположения. Попытка сбалансировать переднюю часть вала без учета задней часто приводит к тому, что вибрация переходит на другие скорости.
Этапы ремонтного цикла
Когда дефектовка выполнена, ремонт проводят поэтапно. Каждый этап контролируется измерениями. При замене крестовин или разборке шлицевого соединения обязательно сохраняют метки взаимного расположения частей. Игнорирование этого правила гарантирует появление дисбаланса, даже если все детали новые и качественные.
Если вал подвергался сварке — будь то замена трубы или восстановление вилки, — после сварочных работ обязательна проверка соосности и биения. Сварка неизбежно деформирует металл, и без контрольной проверки на стенде невозможно гарантировать отсутствие биения.
Завершающий этап — динамическая балансировка. На стенде вал разгоняют до рабочих частот и устраняют остаточный дисбаланс установкой грузиков. Важно понимать: балансировка не исправляет механические дефекты, она лишь уравновешивает вал, который геометрически исправен.
Что учесть при сборке и установке
Правильно отремонтированный вал можно свести на нет неправильной установкой. Перед монтажом проверьте центровочное кольцо или центрирующий бурт фланца редуктора — их повреждение наверняка приведет к биению.
Не менее критичны рабочие углы карданной передачи. Они должны соответствовать тем, что заложены конструкцией автомобиля. Заниженная подвеска, перекос кузова после аварии или установка нештатных проставок под опоры агрегатов меняют углы и способствуют возникновению вибрации даже на идеально сбалансированном валу.
Иногда вибрация после ремонта карданного вала не исчезает. И здесь важно не «лечить» кардан повторно, а вернуться к первичной диагностике. Частая причина — несоосность агрегатов, которую выявить удается только измерением: штангенциркулем или лазерным инструментом, но никак не ощущениями во время тест-драйва.
Практический вывод прост: диагностика карданной передачи требует системного подхода. Сначала исключите колеса и подвеску, затем проверяйте шарниры и шлицы, далее оценивайте геометрию и соосность, и только в последнюю очередь обращайте внимание на балансировку. Взвешенный подход и технически грамотная диагностика карданной передачи в Воронеже позволяет выявить настоящую причину вибрации с первого раза, без необоснованных замен и повторных обращений.
