Почему карданный вал вибрирует на скорости и как отличить дисбаланс от износа
Вибрация карданного вала на определенной скорости — одна из самых частых причин обращения в профильную мастерскую. Однако далеко не каждый случай гула или дрожи в трансмиссии связан именно с потерей балансировки. Более того, попытка устранить вибрацию только перебалансировкой при изношенных шарнирах часто приводит к повторному ремонту через несколько тысяч километров. Прежде чем принимать решение, важно понять природу неисправности и определить, что именно требует вмешательства: балансировка, замена крестовины или восстановление геометрии трубы.
Дисбаланс, биение или износ: в чем разница
Многие автовладельцы называют любой гул и дрожь дисбалансом, но это не совсем верно. Дисбаланс — это неравномерное распределение массы по окружности вала. Он проявляется как вибрация, которая нарастает с ростом оборотов и становится максимальной в узком диапазоне скоростей. Исправляется такая проблема динамической балансировкой на стенде.
Геометрическое биение — это отклонение формы, когда труба или вилка имеют искривление, овальность или смещение осей. Балансировка здесь не поможет: даже идеально уравновешенный вал с погнутой трубой передаст ударные нагрузки на крестовины и подвесную опору.
Износ шарниров — совершенно отдельная история. Когда крестовина имеет люфт или заедание, появляется стук при трогании и перегазовках, а также вибрация, которая ощущается как периодические толчки. В этом случае вал может быть идеально отбалансирован, но проблема останется.
Как понять, что виноват именно кардан
Существует несколько признаков, указывающих на проблемы с карданной передачей. Но ни один из них не является стопроцентным диагнозом без осмотра. Типичные симптомы выглядят так:
- вибрация на скорости 60–90 км/ч, которая исчезает при сбросе газа или включении нейтральной передачи;
- металлический стук при начале движения или переключении передач;
- гул или вой, усиливающийся при разгоне;
- масляные подтеки в районе шлицевого соединения;
- щелчки при изменении нагрузки.
Важно понимать, что похожие симптомы дают дисбаланс колес, износ ступичных подшипников, неисправность редуктора или раздаточной коробки. Если вибрация появляется только после 80 км/ч и сопровождается гулом, стоит проверить колеса и ступицы. Если стук слышен при трогании — вероятнее всего, изношены шлицы или крестовина. Точную картину дает только диагностика на подъемнике с проверкой люфтов и биений.

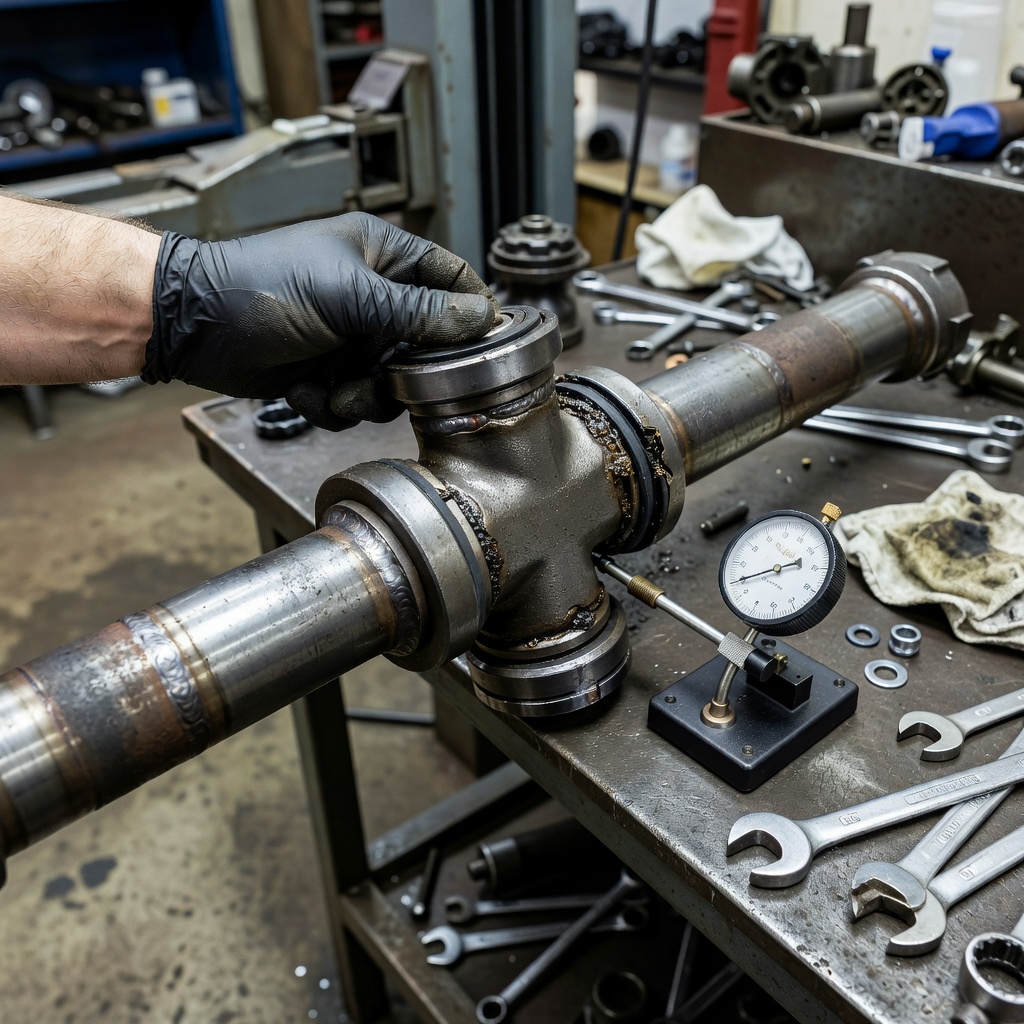

Какие проверки выполняют до снятия вала
Первичная диагностика не требует немедленного демонтажа. На автомобиле проверяют:
- затяжку креплений фланцев к редуктору и раздаточной коробке;
- состояние резиновой обоймы и подшипника подвесной опоры;
- люфты крестовин — покачивая вал рукой в разных плоскостях;
- осевой люфт шлицевого соединения;
- состояние пыльников и отсутствие следов коррозии на трубе;
- наличие посторонних предметов или деформаций защитного кожуха.
Если вал имеет несколько секций, каждое соединение проверяется отдельно. Люфт опоры, износ резиновой подушки или неправильное монтажное положение кронштейна способны вызвать вибрацию, при которой сам кардан остается исправным. Важно также проверить состояние опор двигателя и коробки передач — их проседание меняет рабочие углы карданной передачи.
Почему после ремонта может потребоваться балансировка
Любое вмешательство в конструкцию — замена крестовины, ремонт трубы, восстановление вилки — нарушает исходное распределение массы. Поэтому после сборки вал обязательно проходит контрольную проверку. В зависимости от конструкции и количества секций, процедура может выполняться целиком или поэлементно. Для односекционного вала достаточно установки на стенд целиком. Многосекционные валы требуют более сложной схемы, так как секции работают совместно под нагрузкой.
Таблица ниже поможет сориентироваться в распространенных дефектах и способах их устранения:
| Симптом | Вероятная причина | Способ устранения |
|---|---|---|
| Вибрация в узком диапазоне скоростей | Разбалансировка или биение трубы | Динамическая балансировка либо замена трубы |
| Стук при трогании | Износ крестовины или шлицевого соединения | Замена шарнира или шлицевой части |
| Гул, усиливающийся на ходу | Неисправность подвесной опоры | Замена подшипника или обоймы опоры |
| Постоянная дрожь под нагрузкой | Нарушение рабочих углов или центровки | Проверка опор агрегатов, регулировка положения |
Что делать, если кардан поврежден механически
Деформация трубы при ударе о препятствие — распространенный случай для внедорожников, особенно после выезда на бездорожье. Визуально вал может выглядеть прямым, но даже незначительное искривление в несколько десятых миллиметра вызывает сильную вибрацию. Рихтовка трубы возможна не всегда: если металл получил залом или стенка потеряла прочность, безопаснее заменить трубу. Восстановление вилок и фланцев с трещинами не допускается — такие детали меняют целиком.
После любого ремонта, связанного со сваркой, обязательна контрольная проверка соосности. Игнорирование этого этапа ведет к быстрому отказу новых крестовин и опор. Поэтому мастерская не принимает вал «по фотографии» и не обещает точный результат без дефектовки.
Практический вывод
Если вы заметили вибрацию, не спешите заказывать балансировку. Начните с осмотра: проверьте крестовины, опору, шлицевое соединение и затяжку креплений. При обнаружении люфтов или повреждений сначала устраните их, и только затем выполняйте контрольную балансировку. Комплексный подход — замена изношенных элементов, восстановление геометрии и заключительная проверка на стенде — дает результат, который сохраняется десятки тысяч километров. Доверяя ремонт карданных валов в Воронеже, уточняйте, включает ли процедура предварительную дефектовку и контрольную проверку после сборки. Это избавит от повторных обращений и лишних расходов.
